0,66 кВ Трансформатори струму литі нульової послідовності типу ТЗЛМ

0,66 кВ Трансформатори струму литі нульової послідовності типу ТЗЛМ

  Трансформатори призначені для живлення схем релейного захисту від замикання на землю окремих жил трифазного кабелю шляхом трансформації виниклих при цьому струмів нульової послідовності і встановлюються на кабель:

  діаметром до  70 мм - ТЗЛМ-Э-0,66-01,

  діаметром до 102 мм - ТЗЛМ-Э-0,66-02,

  діаметром до 125 мм - ТЗЛМ-Э-0,66-06,

  діаметром до 205 мм - ТЗЛМ-Э-0,66-03.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Найменування параметра Значення параметра
ТЗЛМ-Э-0,66-01 ТЗЛМ-Э-0,66-02 ТЗЛМ-Э-0,66-03
Номінальна напруга, кВ 0,66
Випробувальна одноминутна напруга, кВ 3
Номінальна частота, Гц 50 или 60
Внутрішній діаметр, мм 70 102 205
Коефіцієнт трансформації 25/1 25/1 60/1
Номінальна частота, Гц 50
Односекундний струм термічної стійкості вторичної обмотки, А 140
Чутливість обмотки з первинного струму при роботі з реле РТЗ-51 з струмом уставки 0,032 А й опором сполучних проводів 1О м, не більше, А:
-при роботі з одним трансформатором 2,8
- при роботі двох трансформаторів при послідовном з'єднанні 3,2
- при роботі двох трансформаторів при паралельному з'єднанні 4,8

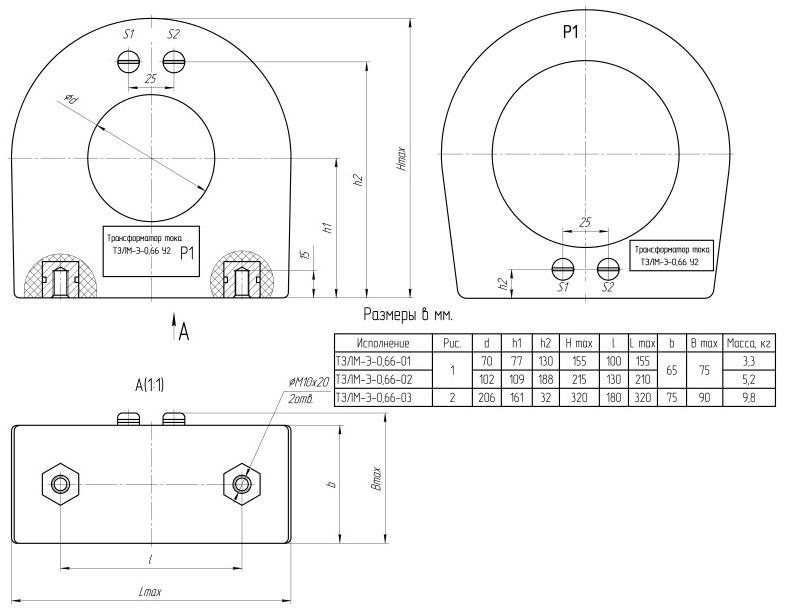

Габаритне креслення




  Трансформатор складається з вторинної обмотки, зануреної в епоксидний компаунд, який одночасно є головною ізоляцією та забезпечує захист обмоток від механічних й кліматичних впливів. Роль первинної обмотки виконує кабель, який проходить через вторинну обмотку.
  Трансформатори призначені для роботи:
- на висоті до 1000 м над рівнем моря;
- значення температури навколишнього повітря від мінус 40 ° С до + 40 ° С (категорія У2 за ГОСТ 15150);
- відносна вологість повітря 100% при + 25 ° С;
- положення трансформатора в просторі - будь-яке.
  Трансформатори виконані по ДСТУ IEC 60044-1: 2008.
