0,66кВ Трансформаторы трехфазные преобразовательные ТСП, ТСЗП, ТСЗВ

0,66кВ Трансформаторы трехфазные преобразовательные ТСП, ТСЗП, ТСЗВ

Трансформаторы данной серии применяются для питания выпрямителей электролизных установок в цветной металлургии и химической промышленности (при необходимости с уравнительными и сглаживающими реакторами); установок вентильного электропривода; вентильных возбудителей синхронных машин; дуговых установок.
Схема и группа соединения − Δ/Y-11.
Степень защиты по ГОСТ 14254 - от IP00 по IP21, по согласованию в Заказчиком возможно изготовление трансформаторов со степенью защиты до IP34.
Скачать опросный лист TSPU.doc [116,5 Kb] (cкачиваний: 90)

Технические характеристики трансформаторов

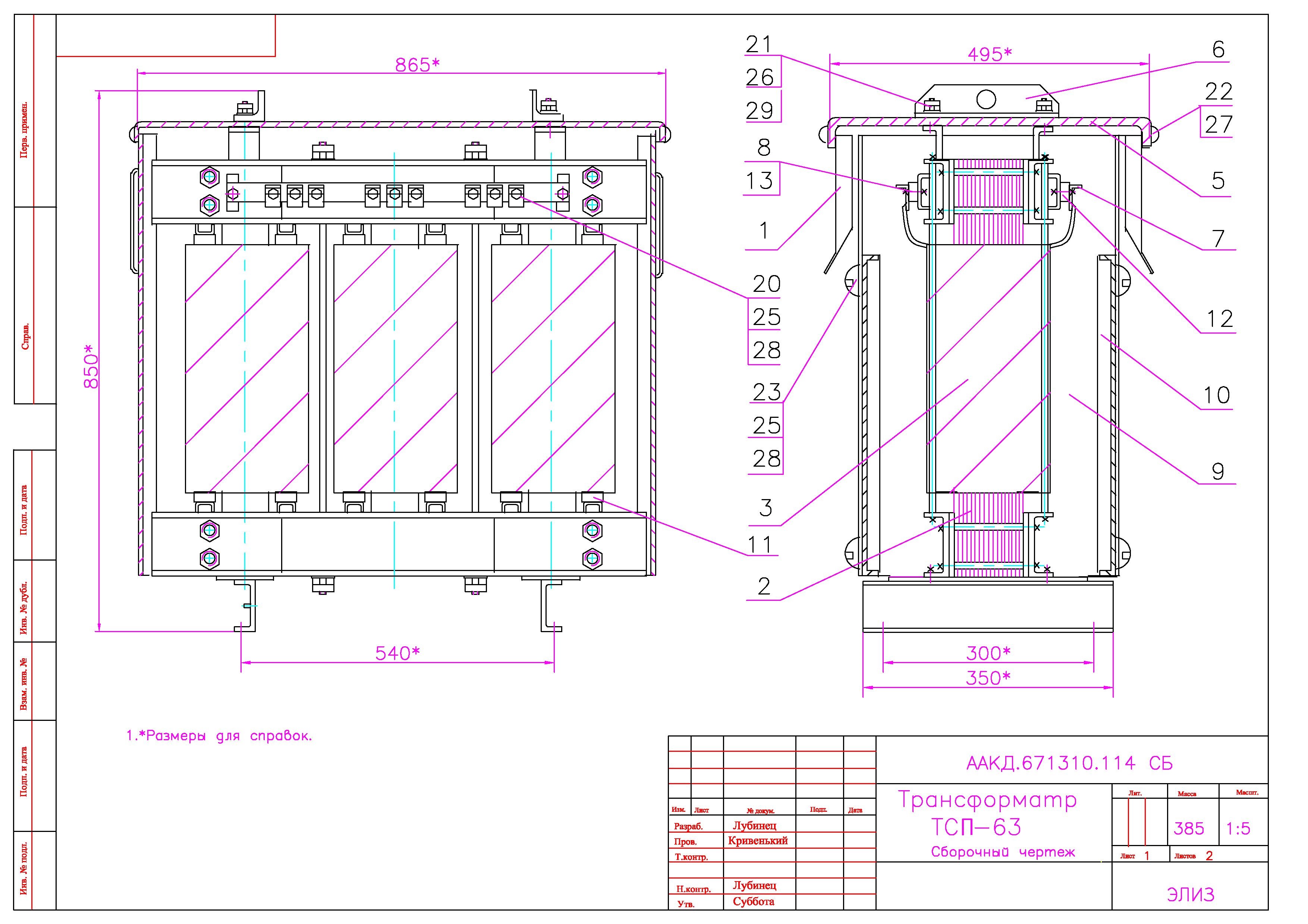

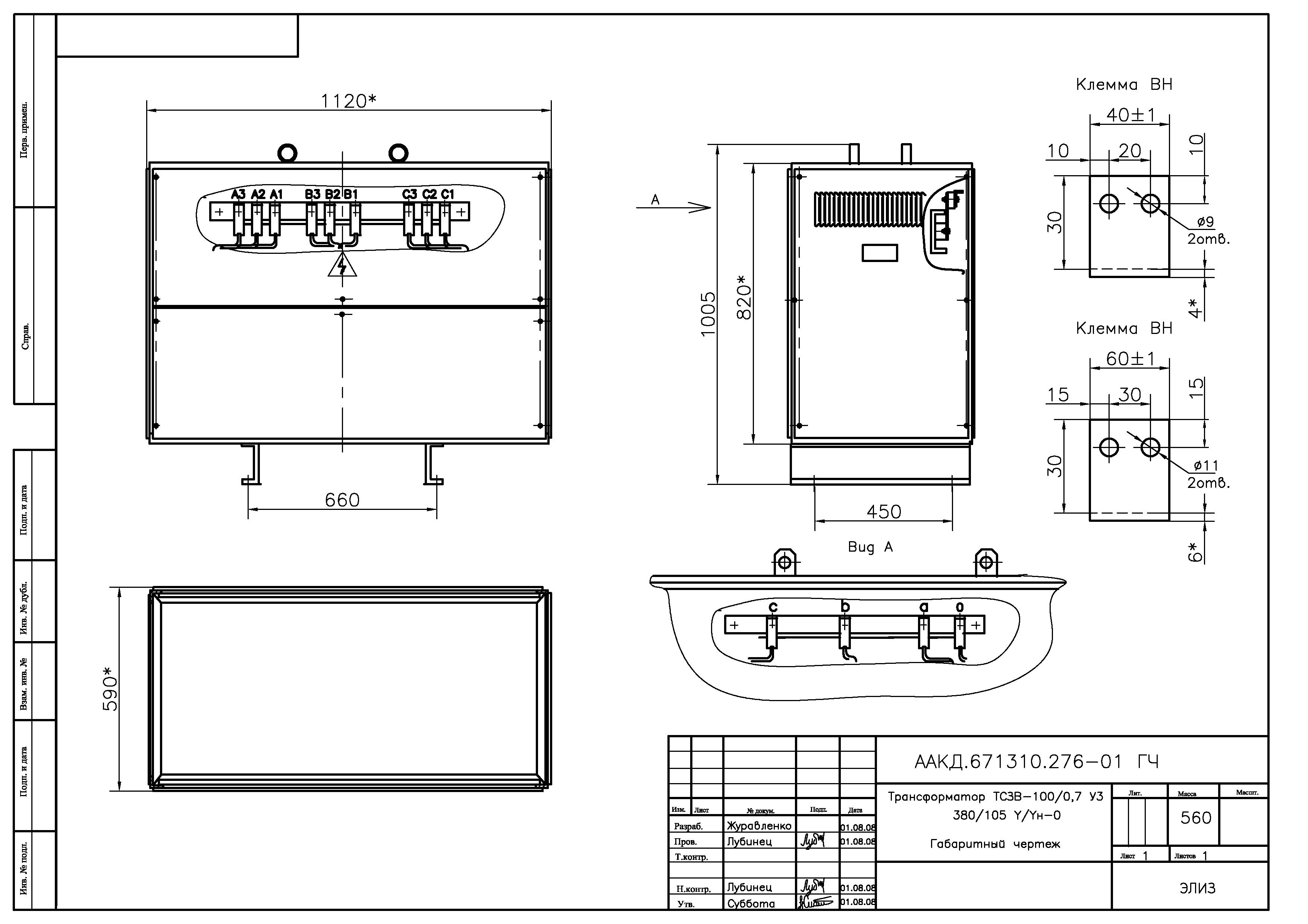

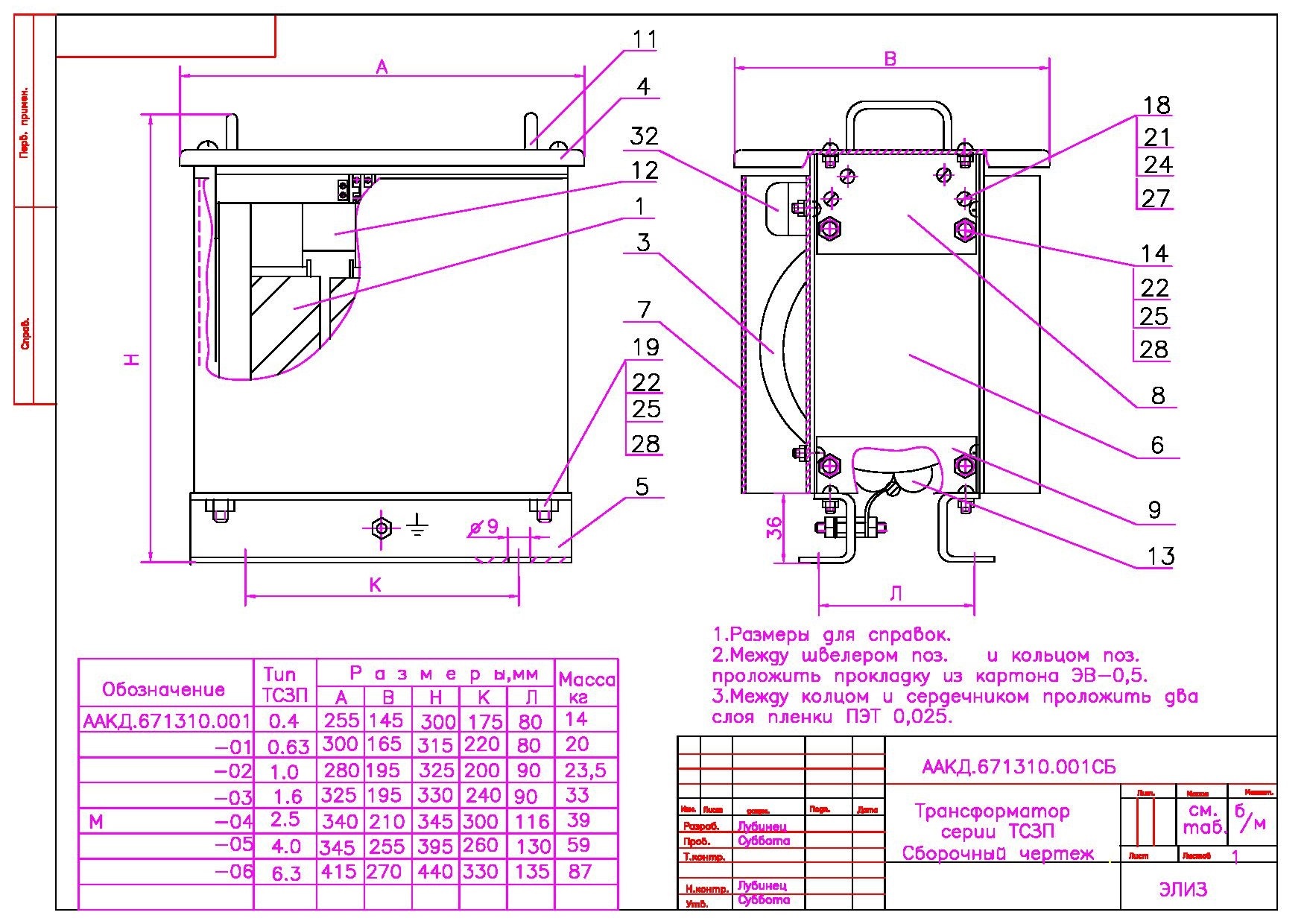

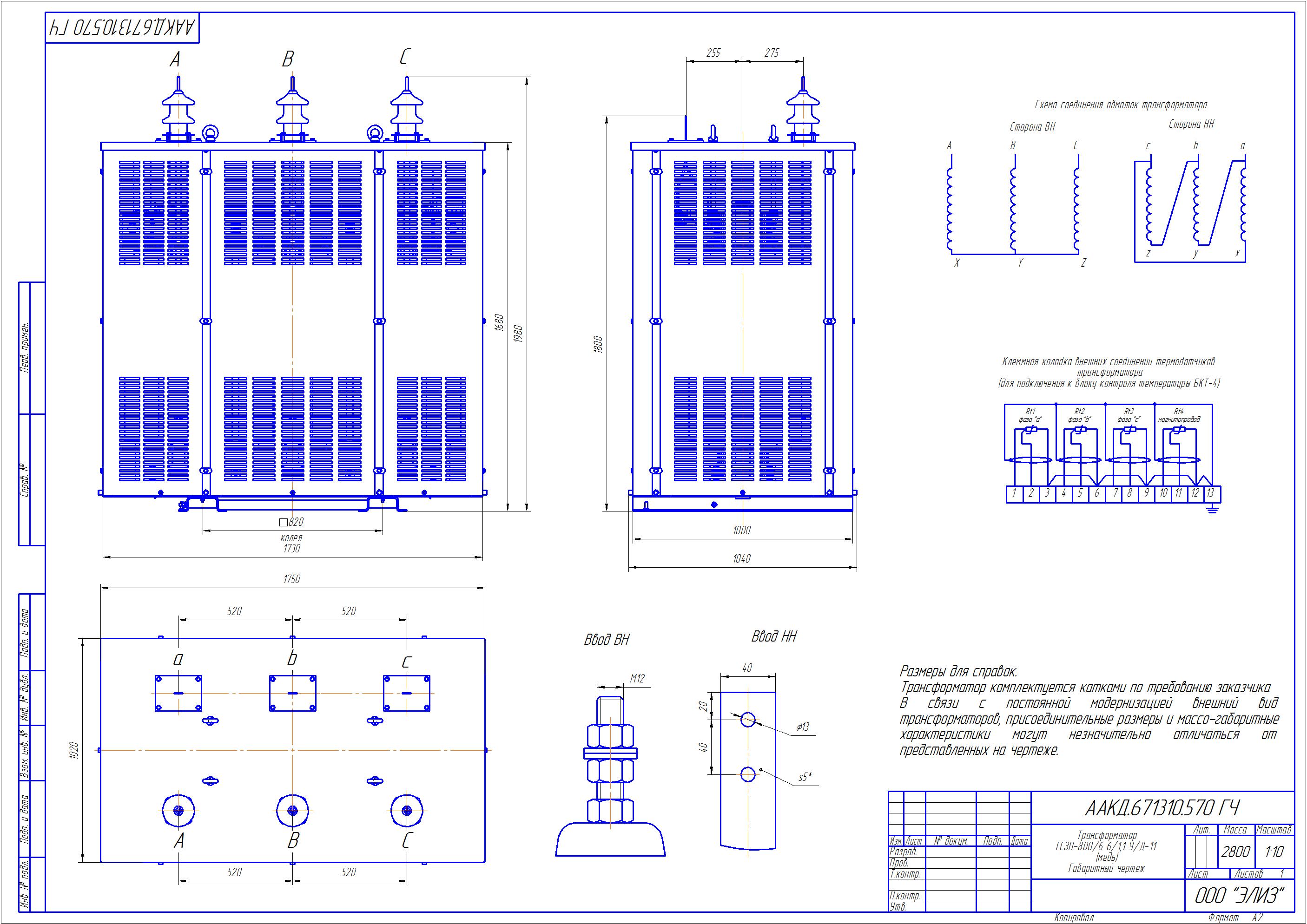

Габаритные чертежи Обозначение типа Номинальная мощность, кВА Номинальное напряжение
ТСП ТСЗП ТСЗВ обмотки ВН, В обмотки НН, В
  ТСЗ(П,В)-0,4-6,3/0,7   380; 400; 500; 660 205
    ТСЗ(П,В)-10/0,7 7,3 380; 400; 500; 660 205
    ТСЗ(П,В)-16/0,7 14,6 380; 400; 500; 660 410 / 205
      ТСЗ(П,В)-25/0,7 29,1 380; 400; 500; 660 410 / 205
32,7 380 102,5 - 60
      ТСЗ(П,В)-40/0,7
     ТСЗ(П,В)-63/0,7 58 380; 400; 500; 660 410; 205
65,3 380 230
      ТСЗ(П,В)-100/0,7 93 380; 400; 660 205
104,4 380 230
      ТСЗ(П,В)-125/0,7 117 380; 400; 660 230
  ТСЗ(П,В)-160/0,7
    ТСЗ(П,В)-250/0,7
    ТСЗ(П,В)-800/0,7
    ТСЗ(П,Р)-1000/0,7




Трансформаторы выполнены по ТУ У 3.49-13608660-048-2000.
Трансформаторы соответствуют ГОСТ 16672-77.
