6-10 кВ Ячейка экскаваторная типа КВЭ

6-10 кВ Ячейка экскаваторная типа КВЭ

  Ячейка КВЭ предназначается для установки в карьерных экскаваторах на поворотной платформе в неотапливаемом закрытом кузове. Она служит для получения и распределения энергии переменного трехфазного тока (номинальное напряжение 6(10) кВ, частота 50, 60 Гц), а также для защиты электрооборудования при коротких замыканиях и перегрузках. Кроме того, в функции ячейки экскаваторной КВЭ входит оперативное включение электрических цепей.


  Данные ячейки комплектуются вакуумными выключателями ВВ/EL

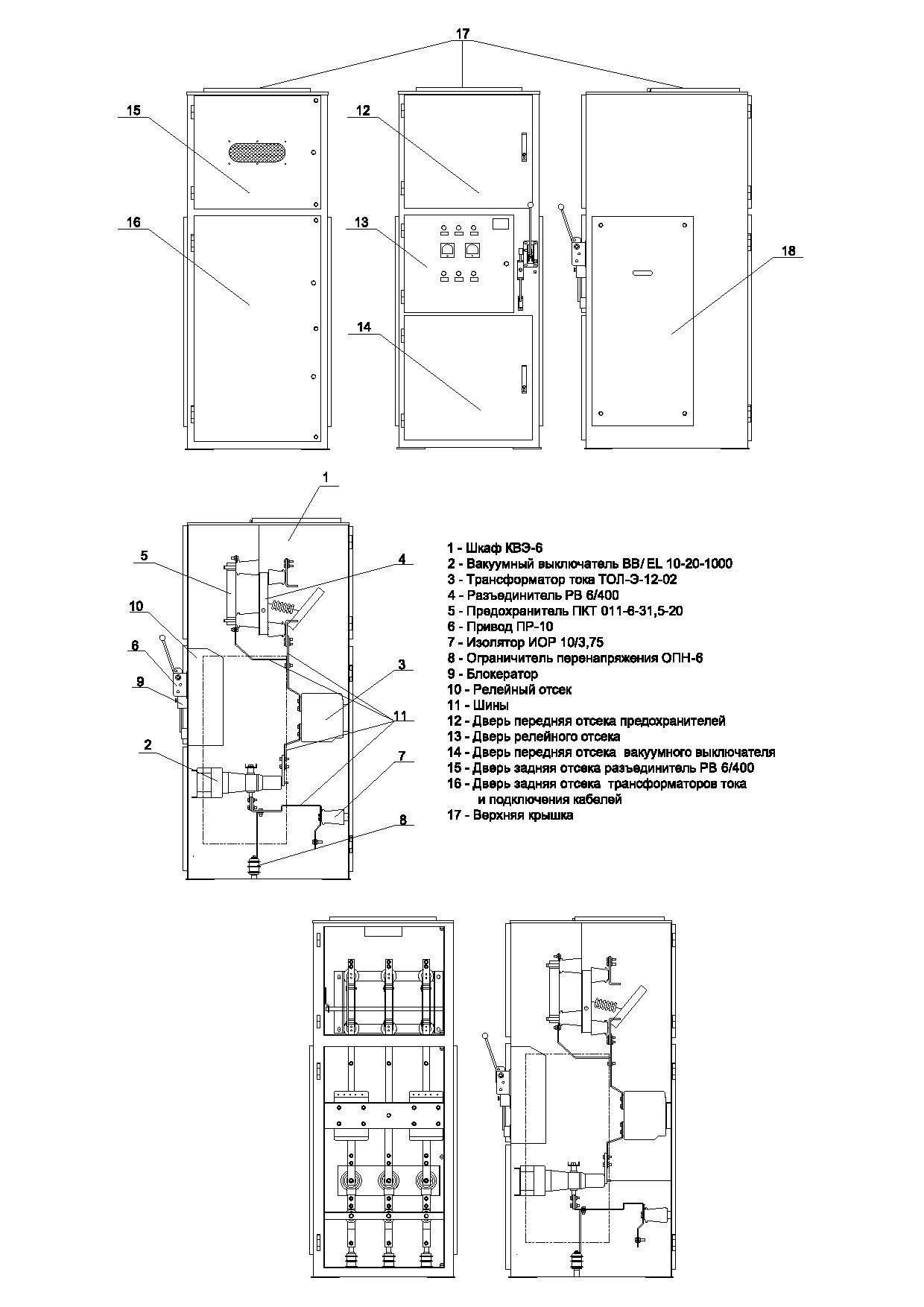

Высоковольтная ячейка КВЭ состоит из выключателя, разъединителя РВ или РВЗ, предохранителей, ограничителей перенапряжения, трансформаторов тока и релейной защиты.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение, кВ

6

Наибольшее рабочее напряжение, кВ

7,2

Номинальный ток главных цепей камер с вакуумным выключателем, А

630

Номинальный ток отключения камер с вакуумным выключателем, кА

20; 25

Ток термической стойкости камер с вакуумным выключателем (кратковременный ток), кА

20

Ток электродинамической стойкости камер с вакуумным выключателем, кА

41

Вид изоляции

Воздушная

Наличие изоляции токоведущих частей

С неизолированными шинами

Вид линейных высоковольтных подсоединений

Кабельный

Условия обслуживания

 Двухстороннее

Габаритные размеры, мм:

   ширина

770

   глубина

880

   Высота (с корзиной, с корзиной и салазками)

1930
