6, 10, 35кВ Ячейки КРУ-10 Э, КРУ-10 ЭЦ, КРУ-35Э

6, 10, 35кВ Ячейки КРУ-10 Э, КРУ-10 ЭЦ, КРУ-35Э

   Ячейки КРУ-10Э(Ц), КРУ-35Э - комплектные распределительные устройства, предназначенные для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.
   Эти ячейки применяются в закрытых распределительных устройствах (РУ) и электроустановках с частыми коммутационными операциями.

Основные параметры КРУ-10Э (Ц), КРУ-35Э

Наименование параметра

Значение параметров КРУ типа

КРУ-10 Э(Ц)-20(31,5) У3

КРУ-35Э-20(31,5) У3

Номинальное напряжение, кВ

6 ... 10

35

Наибольшее рабочее напряжение, кВ

7,2; 12,0

40,5

Номинальный ток главных цепей шкафов КРУ при частоте 50 Гц, А

630 ... 2500

Номинальный ток сборных шин при частоте 50 Гц, А

630; 1000; 1600; 2000; 2500; 3150

Номинальный ток отключения выключателя, встроенного в КРУ, кА

20 ... 31,5

Ток термической стойкости для промежутка времени 3с, кА

20, 25, 31,5

Номинальный ток электродинамической стойкости главных цепей шкафов КРУ, кА

51

81

Номинальное напряжение вспомогательных цепей, В: постоянного тока; переменного тока



110; 220

110; 220

Номинальная мощность встраиваемых силовых трансформаторов, кВА

40, 63


   Условия обслуживания шкафов КРУ-10Э(Ц), КРУ-35Э - двухстороннее. Они комплектуются выкатными элементами с вакуумными выключателями. При необходимости установки совместно с другими шкафами КРУ могут быть установлены переходные шкафы, например между КРУ-10Э(Ц) (или КРУ-35) и КРУ2-10-20.

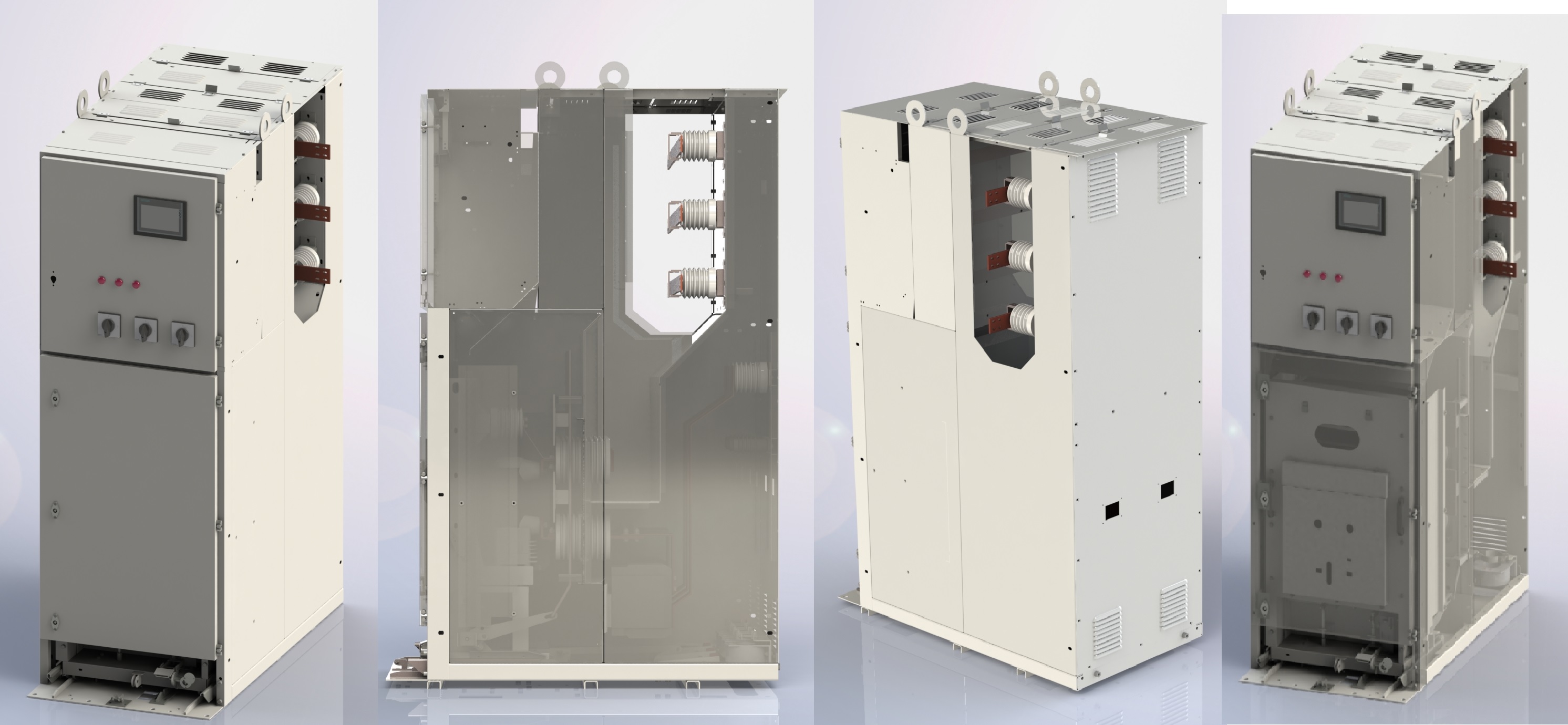

   Корпус шкафа представляет собой сборную металлоконструкцию, разделенную металлическими и изоляционными перегородками на отсеки: выдвижного элемента; линейных шин; сборных шин; выхлопа; шкафа низковольтной аппаратуры, на котором предусмотрен короб для прокладки низковольтных кабелей.
    Отсек выдвижного элемента , сборных шин и отсека присоединений соединен с отсеком выхлопа, который в верхней части закрыт поворотной крышкой с жалюзи для выхода перегретого воздуха и сбрасывания избыточного давления при возникновении аварийного КЗ. Шкафы оборудуются клапанной или фототиристорной дуговой защитой. Для удобства обслуживания шкафа КРУ отсеки сборных и линейных шин закрыты съемными листами. Отсек линейных шин может быть снабжён дополнительным средством предупреждения о наличии напряжения.
КРУ-10Э, КРУ-35Э - комплектуются выкатными элементами с нижним расположением.
КРУ-10ЭЦ - комплектуются выкатными элементами  с центральным расположением.
